Un centro de distribución logística de 15.000 m² proyectado en el sector de Alto Jahuel, en Buin, enfrentó un desafío sísmico particular: la combinación de suelos aluvionales del río Maipo con la cercanía a la falla de San Ramón exigía un desempeño superior al de un edificio convencional.

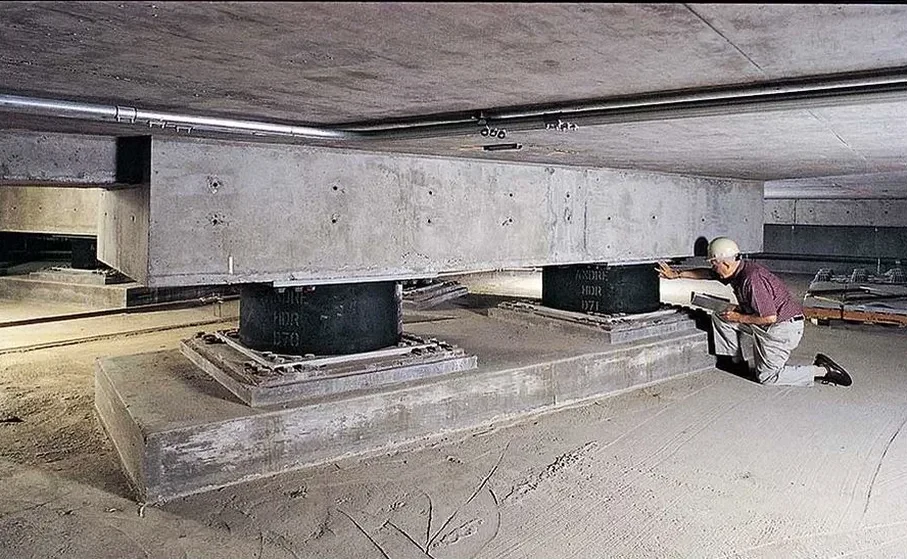

La respuesta técnica fue un sistema de aislación sísmica de base con 42 aisladores elastoméricos de alto amortiguamiento, diseñados para un desplazamiento máximo de 38 cm bajo el sismo máximo posible definido en la NCh2745.
En Buin trabajamos con modelos numéricos calibrados a partir de registros de la estación sismológica del Cerro Chena, lo que permite refinar la demanda sísmica más allá del espectro normativo genérico. Complementamos el diseño con una microzonificación sísmica cuando el sitio presenta variaciones laterales de la velocidad de onda de corte que la clasificación de suelo por VS30 no captura adecuadamente.
Un sistema de aislación bien diseñado puede reducir las fuerzas sísmicas en la superestructura hasta en un 70% respecto de una base fija, preservando la operatividad continua de instalaciones críticas.
Metodología y alcance
La aislación sísmica de base modifica la respuesta dinámica del edificio desacoplándolo del terreno, aumentando el período fundamental de la estructura aislada por encima de los 2.5 segundos, donde las aceleraciones espectrales decrecen significativamente. Para caracterizar el subsuelo en profundidad empleamos ensayos MASW y perfiles VS30 que permiten construir columnas estratigráficas de rigidez y alimentar los modelos de elementos finitos con propiedades reales del depósito de Buin. En suelos con alto contenido de finos cerca del nivel freático, la evaluación del potencial de licuefacción resulta un paso previo obligatorio antes de definir la interfaz de aislación.
Contexto geotécnico local
En varios proyectos de la zona de Buin nos encontramos con que el nivel freático oscila estacionalmente entre 2.5 y 4 metros de profundidad, un dato que obliga a revisar con cuidado el diseño del foso de aislación y el sistema de drenaje perimetral. Si el agua se acumula alrededor de los aisladores, la corrosión del acero de refuerzo y la degradación del caucho se aceleran de manera significativa, comprometiendo la capacidad de recentrado del sistema tras un evento severo.
Otro aspecto que no puede subestimarse en esta comuna es la amplificación sísmica por contraste de impedancia entre la costra superficial de grava y los estratos más blandos subyacentes, un fenómeno que hemos documentado mediante tomografía sísmica de pozo en terrenos cercanos al estero de Paine. Ignorar esta condición puede llevar a subestimar los desplazamientos laterales máximos y, en consecuencia, a un dimensionamiento insuficiente de la junta de separación perimetral.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normas de referencia
NCh2745:2013 - Análisis y diseño de edificios con aislación sísmica, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171:2010 - Diseño estructural - Cargas de viento y nieve
Servicios técnicos asociados
Análisis no lineal tiempo-historia
Simulación numérica con registros sísmicos chilenos escalados a la amenaza específica de la cuenca del Maipo, incluyendo efectos de interacción suelo-estructura para el modelo de base aislada.
Selección y diseño de dispositivos de aislación
Especificación técnica de aisladores elastoméricos HDR y LRB, deslizadores planos y sistemas combinados, con verificación de estabilidad al pandeo y límites de deformación según NCh2745.
Supervisión de montaje y ensayos de control
Protocolos de instalación en Buin que incluyen el control topográfico de cotas de apoyo, ensayos de compresión in situ y verificación de juntas de expansión para el desplazamiento de diseño.
Parámetros típicos
Preguntas comunes
¿En qué tipo de suelos de Buin es más recomendable la aislación sísmica de base?
La aislación sísmica es especialmente ventajosa en los suelos tipo C y D de la clasificación sísmica chilena, comunes en la terraza del Maipo. Cuando las velocidades de onda de corte VS30 están entre 180 y 350 m/s, la amplificación del terreno tiende a excitar modos altos en edificios convencionales, mientras que una estructura aislada traslada su respuesta al modo fundamental, controlado por el sistema de aislación. En suelos muy rígidos (tipo A o B) el beneficio sigue existiendo pero la reducción de aceleraciones es menos dramática.
¿Qué diferencia hay entre un aislador HDR y un LRB para una obra en Buin?
Los aisladores HDR (High Damping Rubber) incorporan negro de humo y aditivos que les confieren un amortiguamiento viscoso intrínseco del 15-20%, suficiente para la mayoría de los proyectos en Buin. Los LRB (Lead Rubber Bearing) incluyen un núcleo de plomo que aporta amortiguamiento histerético adicional y una rigidez inicial alta para cargas de servicio. En zonas próximas a la traza de la falla de San Ramón, donde los pulsos de velocidad pueden ser intensos, a veces combinamos ambos tipos en un mismo sistema para controlar mejor los desplazamientos residuales.
¿Cuál es el rango de inversión para un diseño de aislación sísmica en Buin?
El costo del diseño estructural completo de un sistema de aislación sísmica de base para un proyecto en Buin oscila entre $1.933.000 y $4.204.000, dependiendo de la complejidad geométrica del edificio, la cantidad de escenarios sísmicos a simular y la necesidad de estudios geotécnicos complementarios. Este valor incluye la memoria de cálculo NCh2745, los planos de detalle de la interfaz de aislación y la especificación técnica de los dispositivos.
