La norma NCh433.Of1996 modificada en 2012 exige clasificar el suelo según la velocidad de onda de corte promedio en los primeros 30 metros. En Buin, donde la geología está dominada por los depósitos fluviales del río Maipo, ese parámetro cambia en distancias cortas. Gravas gruesas con intercalaciones de arena fina. A veces bolones. Otras, limos blandos junto al estero Pirque. La tomografía sísmica de refracción y reflexión resuelve esa incertidumbre. Genera un modelo bidimensional del subsuelo. No es un ensayo puntual. Es una imagen continua de cómo varía la rigidez del terreno bajo el proyecto. Así se evita sobredimensionar la estructura o, peor, subestimar el riesgo sísmico en una zona que ya sintió el terremoto de 2010. Para obras que requieren clasificación sísmica detallada, este método complementa los sondeos puntuales y se integra con el ensayo CPT cuando se necesita un perfil continuo de resistencia en suelos finos.
En Buin la variabilidad lateral del suelo no es la excepción. Es la regla geológica. La tomografía sísmica la revela antes de excavar.
Metodología y alcance
Contexto geotécnico local
En la práctica local vemos planos de fundación que asumen un suelo homogéneo porque las calicatas coincidieron en un estrato similar. En Buin eso es riesgoso. La llanura aluvial del Maipo tiene paleocanales rellenos de material fino y orgánico que no afloran. Un perfil de refracción sísmica los delata: la velocidad de onda P baja de 1200 m/s a 600 m/s. Si el proyectista no lo sabe, calcula con un módulo de balasto que no corresponde. El asentamiento diferencial aparece después. La tomografía de reflexión somera, con procesamiento CMP, agrega detalle en los primeros 15 metros donde la refracción pierde resolución por capas delgadas. La combinación de ambas técnicas, ejecutada por personal certificado bajo un laboratorio acreditado ISO 17025, reduce la incertidumbre estratigráfica a niveles que un estudio tradicional no alcanza.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normas de referencia
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh1508 – Geotecnia – Estudio de mecánica de suelos, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh3171 – Clasificación sísmica de suelos mediante mediciones de ondas de corte
Servicios técnicos asociados
Tomografía de Refracción Sísmica

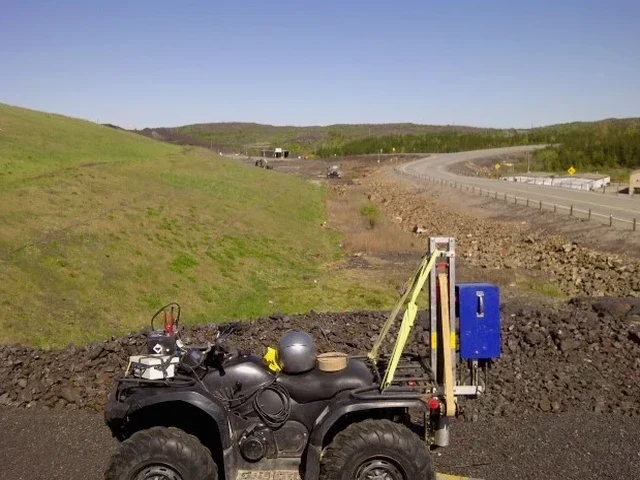

Adquirimos tendidos de 24 o 48 canales con geófonos de 4.5 Hz. La fuente se ajusta al ruido ambiente de cada sector de Buin. Procesamos con inversión tomográfica por trazado de rayos y diferencias finitas. Entregamos secciones 2D de velocidad de onda P y S, más el perfil Vs30 para clasificación sísmica según NCh433.
Tomografía de Reflexión Sísmica Somera
Aplicamos procesamiento CMP con apilamiento y migración para detectar interfaces en los primeros 20 metros. Muy útil en zonas de Buin con napa freática alta donde la refracción no detecta el contraste entre arena saturada y grava seca. Complementa la imagen del subsuelo cerca del estero Pirque y zonas de riego.
Parámetros típicos
Preguntas comunes
¿Cuánto cuesta una tomografía sísmica de refracción en Buin?
El costo depende de la longitud del perfil, la cantidad de canales y la fuente requerida. Para una campaña típica de 4 líneas de refracción en un terreno en Buin, los valores se sitúan entre $1.435.000 y $2.569.000 pesos chilenos. Incluye adquisición en campo, procesamiento, informe con perfiles 2D y clasificación Vs30.
¿Qué diferencia hay entre refracción y reflexión sísmica para un estudio de fundaciones?
La refracción detecta capas donde la velocidad aumenta con la profundidad. Funciona muy bien en las gravas densas de Buin. La reflexión identifica contrastes de impedancia acústica, sin la limitación de velocidad creciente. En la práctica, combinamos ambas cuando hay lentes de limo blando intercalados que la refracción no detecta. Cada técnica aporta una parte distinta del modelo geotécnico.
¿Los resultados sirven para cumplir con la clasificación sísmica de la NCh433?
Sí. La tomografía sísmica de refracción, con inversión de ondas superficiales, entrega el perfil de velocidad de onda de corte necesario para calcular el Vs30. Ese valor clasifica el suelo en los tipos A, B, C, D o E que exige la NCh433. El informe se entrega con la memoria de cálculo para que el ingeniero estructural lo adjunte al expediente de revisión municipal en Buin.
