Una excavación de 4 metros para un edificio de departamentos en el sector de Alto Jahuel se topó con un estrato de ceniza volcánica no consolidada a los 2.5 metros. El contratista paró la obra. Llamó a nuestro laboratorio un jueves a las 15:00. El viernes a las 09:00 ya teníamos inclinómetros y piezómetros instalados. La lectura inicial mostró una presión de poros un 40% mayor a la estimada en gabinete. Ajustamos la geometría del talud en 48 horas. La obra siguió sin incidentes. En Buin, con sus suelos de origen aluvial del río Maipo mezclados con depósitos piroclásticos, el monitoreo geotécnico de excavaciones no es opcional: es la única forma de dormir tranquilo cuando se excava bajo el nivel freático o cerca de construcciones existentes. Nuestro equipo opera con estaciones totales Leica y dataloggers Campbell Scientific, calibrados bajo ISO 17025, con reportes diarios que cumplen la NCh3171 al pie de la letra.
Un asentamiento diferencial de 5 mm en un muro vecino detectado a tiempo cuesta un recalce; detectado tarde, cuesta una demanda.
Metodología y alcance
Contexto geotécnico local
La NCh3171 exige monitoreo continuo en excavaciones de más de 3 metros en zonas urbanas, y Buin entra de lleno en esa categoría cuando se excava en el casco consolidado o en condominios de la ribera sur. El riesgo principal acá es la presencia de lentes de arena saturada dentro de la matriz de gravas del Maipo. Si un lente así queda expuesto en el talud, puede drenar de golpe y provocar una erosión interna progresiva que desestabiliza el corte en minutos. También está el fenómeno de expansión por descarga en las arcillas sobreconsolidadas que aparecen en algunos sectores del valle: al retirar la sobrecarga del suelo excavado, la arcilla se expande y empuja el fondo de excavación hacia arriba, generando levantamientos que pueden fisurar losas y fundaciones vecinas. Nuestro monitoreo incluye testigos de desplazamiento vertical en el fondo de excavación para detectar este efecto con 24 horas de anticipación, tiempo suficiente para activar el plan de contingencia.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@sondajespt.com
Normas de referencia
NCh3171:2010 Geotecnia - Monitoreo de excavaciones, NCh2369.Of2003 Diseño sísmico de estructuras industriales, NCh1508:2014 Geotecnia - Estudios de mecánica de suelos, NCh433.Of1996 Mod.2009 Diseño sísmico de edificios
Servicios técnicos asociados
Control de asentamientos y desplazamientos laterales

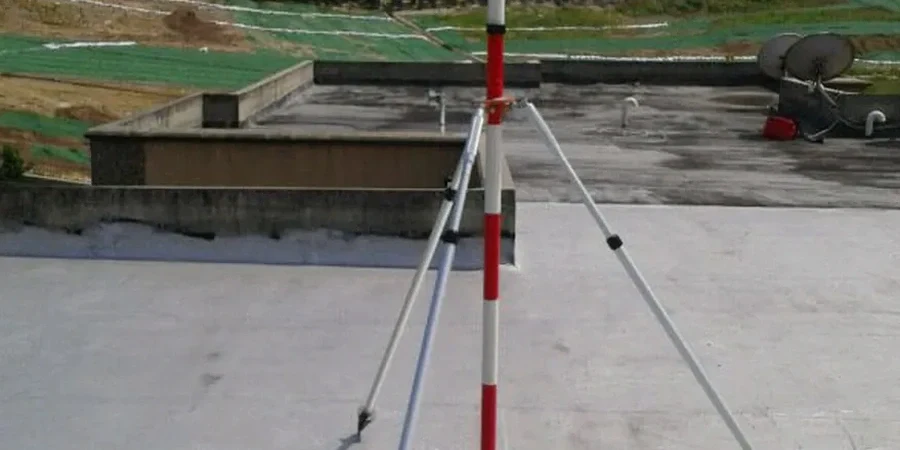

Instalamos mojones topográficos en estructuras vecinas y prismas en el talud. Medición con estación total robótica cada 4 horas durante la fase activa de excavación. Incluye gráficos de evolución temporal y alerta temprana si la velocidad supera el umbral definido en el proyecto.
Monitoreo piezométrico y control de nivel freático
Piezómetros Casagrande con transductor de presión para registrar variaciones del nivel freático durante el abatimiento. En suelos con lentes de arena confinada medimos la presión de poros para evitar sífonamiento en el fondo de excavación.
Instrumentación de entibaciones y anclajes
Celdas de carga en puntales metálicos y celdas de presión en anclajes activos. Verificamos que la carga de trabajo se mantenga dentro del rango de diseño. Si hay pérdida de carga por creep del suelo, reprogramamos la tensión en 24 horas.
Parámetros típicos
Preguntas comunes
¿Cuánto cuesta el monitoreo geotécnico de una excavación en Buin?
El rango habitual está entre $376.000 y $1.087.000, dependiendo de la profundidad de excavación, la cantidad de puntos de control topográfico y si se requiere instrumentación adicional como piezómetros o celdas de carga. Una excavación de 3 metros con 4 puntos de control y reportes diarios suele estar en el rango inferior; excavaciones de más de 6 metros con inclinómetros y piezómetros automatizados alcanzan el rango superior.
¿Con qué frecuencia se toman las lecturas durante la excavación?
Durante la fase activa de excavación tomamos lecturas cada 4 a 6 horas. Si se detecta una tendencia anómala, la frecuencia sube a cada 2 horas. En pausas de obra mantenemos una lectura diaria de control. El protocolo se ajusta según la velocidad de deformación observada.
¿Qué instrumentos instalan en una excavación típica en los suelos de Buin?
El set base incluye mojones topográficos en estructuras vecinas, prismas reflectores en el talud y un benchmark fijo fuera del área de influencia. Si hay napa freática cerca del fondo de excavación, añadimos piezómetros Casagrande. En excavaciones profundas sumamos inclinómetros verticales y celdas de carga en los puntales.
¿Los informes de monitoreo sirven para presentar a la Dirección de Obras Municipales de Buin?
Sí. Nuestros reportes cumplen el formato y contenido exigido por la NCh3171:2010, que es la norma que las DOM suelen pedir para aprobar la continuidad de faenas. Incluyen curvas tiempo-deformación, tabla de lecturas crudas y un análisis técnico con firma del ingeniero responsable.
¿Qué pasa si el monitoreo detecta un movimiento fuera del rango permitido?
Se activa un protocolo de tres pasos: primero se repite la lectura para descartar error instrumental; si el movimiento es real, se emite una alerta inmediata al contratista y al proyectista; y en paralelo nuestro ingeniero propone medidas correctivas (reperfilado de talud, refuerzo de entibación o detención temporal de la excavación en ese sector). Ver más.
